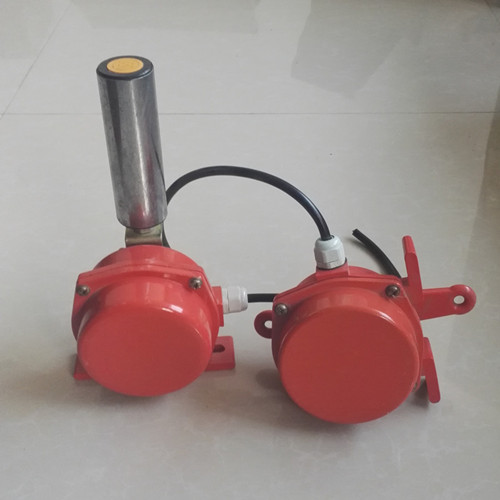

两级跑偏开关HQPK-02GKH/IP67
1，产品的用途
该产品主要是用于检测胶带输送机的跑偏状态。跑偏是胶带输送机的常见现象，且可能引发恶性事故。安装此产品可以随时得知输送带的局部跑偏或整体跑偏的状态，以便加以调整。
2，产品的特点及工作原理
产品的外壳采用压铸成型的铝合金材料；机械元件均采用不锈钢材料；外部接触输送带的立辊有不锈钢管和普通无缝管表面电镀处理两种形式；内部电器元件均采用日本OMRON产品。整机具有防酸碱、防腐、防尘和耐冲击等特点。其具体工作原理是：当输送带发生跑偏现象时，便会触动产品的立辊，使其产生偏转。当偏转角度小时，设备报警，告知有跑偏现象发生；当偏转角度大时，设备便发生停机信号，使输送机停止工作。地址编码可以告知跑偏地点。
3,主要技术规格
接点容量 380V、5A
极限角度 25°
动作力 15±2KG
防护等级 IP65
工作寿命 1000000小时
通信接口 RS485、地址编码、联网通讯
4，产品的安装
两级跑偏开关同样是安装在胶带输送机的沿线上。由于输送带的跑偏是随机两侧都有可能发生的，所以需要成对的安装，建议100米安装三对。我公司配有专用安装支架提供使用。
两级跑偏开关HQPK-02GKH/IP67技术参数
接点容量：AC380V 3A 5A 10A
绝缘电压：AC1000V历时1min
使用寿命：10万次
接点形式：双断点（I常开I常闭）
环境温度：-40-+60℃
相对温度：不大于90%
海拔高度：＜2000m
动作角度：15°极限角度75°
简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。
拉绳开关
拉绳开关
自动复位：动作后能自动回到初始位置，但可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
安装调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
